Fabrik für vorgefertigte Stahlkonstruktionen

Projektname: Neue Fabrik Zwei-Teil-Dosen-Werkstatt

Anzahl der Etagen, Höhe und Fläche des Gebäudes: Erster Stock über dem Boden in diesem Projekt; Gesamthöhe der über dem Boden befindlichen Gebäude beträgt 10,650 m,

Das erste Stockwerk hat eine Höhe von 10,50 m; die Gebäudebereichsfläche beträgt 20790,31 Quadratmeter.

Architektonische Strukturform: Einführung einer leichten Stahlkonstruktion, einer Teilrahmenkonstruktion und der Konstruktionslaufzeit der Hauptkonstruktion

Beschränkt auf 50 Jahre; die Sicherheitsstufe der Struktur ist Stufe 2, die seismische Befestigungsintensität 7 Grad und die Konstruktions-Erdbebengruppe ist:

Die dritte Gruppe ist mit einer Grundbeschleunigung von 0,10 g ausgelegt.

Feuerbeständigkeit: Der oberirdische Teil hat eine Feuerbeständigkeit von Stufe zwei.

Die nicht belastbaren Wände der Stahlkonstruktion bestehen aus flachen Stahlplatten aus Polyurethan-Verbundwerkstoffen, und die Fundamentbalken der Außenwände der Fabrik sind bis zur Höhe angehoben.

Unterhalb von 1,2 m ist es eine 200-dicke belüftete Betonblockwand mit grauen Außenwandfliesen.

Die Wand besteht aus 100 mm Glaswolle gefühlt Verbundplatte und einlagenprofilierte Stahlplatte.

Die äußere Platte der Wandplatte besteht aus 0,7 mm dickem Aluminium-Zink beschichtet Profilstahl und die innere Platte besteht aus 0,5 mm dickem Aluminium-Zink beschichtet Profilstahl

Die Innenplatte der Wand besteht aus einer 0,5 mm milchweißen Profilstahlplatte, die auf der Innenseite des Schraubens montiert ist.

Dach 2: Metallprofilplattendach

1.0.6 dicke HV-470 Typ 360° versteckte Schnalle Aluminium-Zink Außenschicht gepresste Farbstahlplatte (die Außenseite des Daches ist milchweiß)

Farbe)

2.100 dickfarbene, rosafarbene, ultrafeine Stahlkonstruktion, spezielle Glaswolle aus Filz mit Aluminiumfolie

16 kg/m3, Wärmeleitfähigkeit von nicht mehr als 0,037 w/mk)

3- warmgewalzte, kaltgeformte Stahlplatten

4.0.5mm 980-Typ verzinkte, gepresste innere Farbstahlplatte (mit milchweißer Oberfläche)

Außenwand 3: Farbstahlplatten Außenwand, für Außenwände von Stahlkonstruktionen über 1,2 Meter verwendet

1.0.7 mm dickes, mit Zink beschichtetes Profilstahlblech aus Aluminium

2.100 dickfarbene, rosafarbene, ultrafeine Stahlkonstruktion, spezielle Glaswolle aus Filz mit Aluminiumfolie

16 kg/m3, Wärmeleitfähigkeit von nicht mehr als 0,037 w/mk)

3- warmgewalzte, kaltgeformte Stahlplatten

4.0Profiliertes Stahlblech mit Aluminium-Zinkbeschichtung mit einer Dicke von 0,5 mm (Innenplattenfläche milchweiß)

Nach Beendigung der Verlegung finden Sie die Regeln für die Ankerschrauben.

Finden Sie die Regeln: Es ist erforderlich, dass alle Ankerbolzen in Position ausgerichtet sind, und nach der Platzierung der Stahlsäule sollte es in einer geraden Linie sein

Das Schweißen der Verankerungsschrauben sollte fest verbunden sein, wobei die Achse und die Höhe sichergestellt werden.Die Unterseite der Schraube und die Unterseite des Schraubens sollten mit der Hauptverstärkung fest verschweißt werdenSchütteln Sie die Schrauben nach Beendigung des Schweißens zur Inspektion.

Installation von Plattformbalken und Stahlsäulen

Beim Heben von Stahlsäulen sind die Grundmuttern im Voraus auszubilden, während des Hebens darf niemand innerhalb des Hebbereichs des Krans stehen.Nach der Stahlsäulen sind im Grunde an Ort und StelleDie Ankermutter sollte angezogen werden.

Aufheben von Stahlbalken nach der Montage: Nach Abschluss des Baus der Stahlsäulen-Bindungsstangen/Säulenstützen werden die Stahlbalken angehoben.

Bei der Einrichtung von Schrauben und Schrauben wird die Dachspurlin geteilt und die Schrauben installiert.

Installation von Dachplatten

Installation von Innenwandplatten: Die Platten sind parallel zu den Stahlsäulen und es ist darauf zu achten, daß die Verbindungen zwischen den beiden Platten nicht zu groß sind.Selbst-Klopfen Nägel sollten gerade sein, sollte das Brett flach und gerade sein, und der Abstand zwischen den selbstklemmenden Nägeln sollte gleich sein

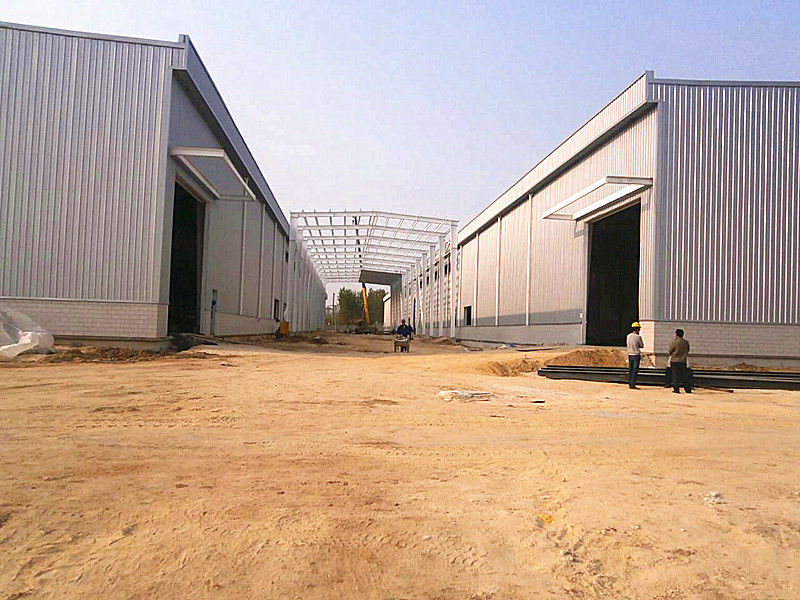

Fertiggestellte Fotos:
