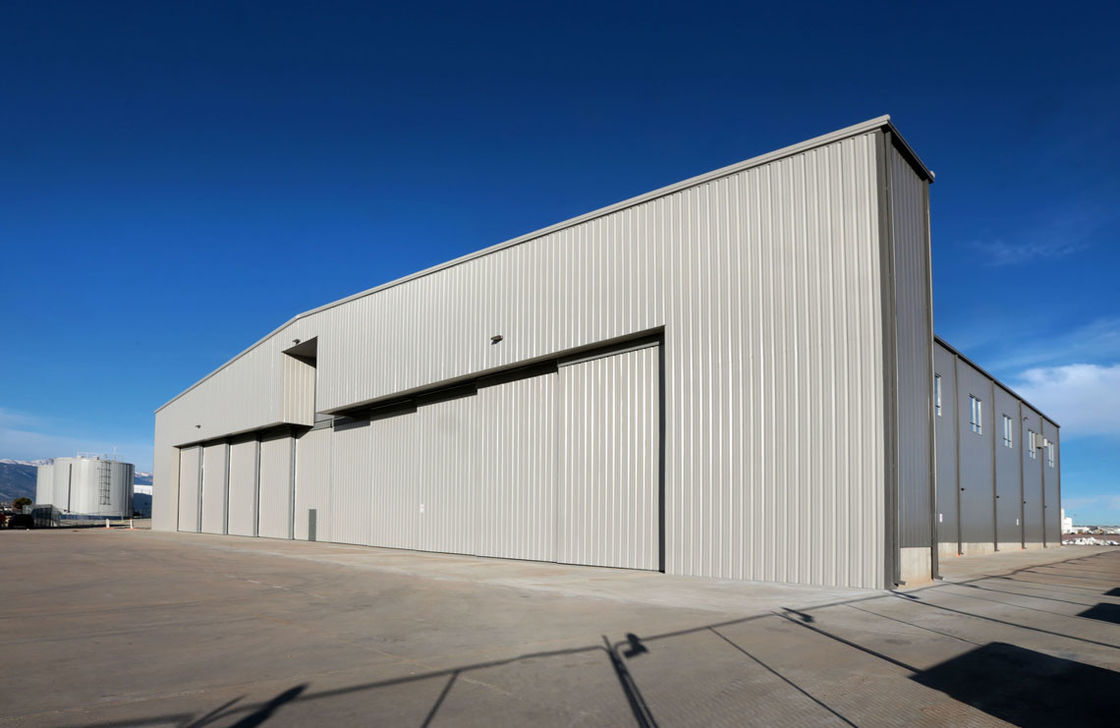

Hochhaus Stahlkonstruktion Vorgefertigtes Flugzeug Hangar Metall Flugzeug Hangar Lagerhaus

Hochhaus Stahlkonstruktion Unterstützung Metall Flugzeug Hangar Lager

H-Abteilungs-Fertigungsausrüstung und -Verfahren von KXD
Schnitt von Stahlplatten→H-Abschnittsmontage→Automatisches Schweißen-H-Abschnittsverstärkung→Montage→Handschweißen→Schussstrahlen-Lackieren→
Aufbewahrung

I.Schneiden von Stahlplatten
Die H-Abschnittsstahlplatte sollte von der Fabrik erneut überprüft werden und nach der Prüfung unter den Bedingungen der Konstruktion und der spezifizierten Anforderungen angewendet werden.Das Schneiden von Stahlplatten sollte auf Qualitätssicherung und Materialersparnis abzielenFür jeden Prozess, wie z.B. das Plattenschneiden, die H-Typmontage,Die Montage und Vormontage der Bauteile sollte von einem Facharbeiter durchgeführt werden, der die Bearbeitungsoberfläche und die Montageprobenplatten exakt festlegt..Um die Genauigkeit der geometrischen Abmessungen der Bauteile, die Toleranz von Form und Position, Winkel und Berührungsfläche zu gewährleisten, ist eine Inspektion durch einen Inspektor nach dem Ausfahren erforderlich.Zur Gewährleistung der Qualität des SchneidensDie Oberfläche der ultradicken Platte wird vor dem Schneiden der Oberflächenvergasungstest unterzogen.99% flüssiges Sauerstoffgas wird verwendet, um die Glatzheit und Flachheit der Schneidoberfläche ohne Kerben und Schlacken zu gewährleistenDie Rille wird mit einer speziellen importierten Schneidmaschine geschnitten.

Ausrüstungsbezeichnung: Handnehmbare CNC-Feuerschneidmaschine
Modellnummer: CNCDG-1530
Anwendungsmerkmal: Schneiden von Stahlplatten ((5-100 mm Schnittdicke), Schrägstellung der Kante. Vorteilhaft bei kleinen Geräten und leicht zu bewegen.Hauptsächlich zum Schneiden von regelmäßigen und unregelmäßigen kleinen Bauteilen und zur Schrägformung der Platte.

Ausrüstungsbezeichnung:Maschine zum Schneiden mit gerade Flamme
Modellnummer: DZCG-4000A
Anwendungsmerkmal:Schneiden von Stahlplatten ((5-100 mm Schnittdicke)- Ja, ja.Flanschplatte, Schneidplatte, effektive Schneidbreite: 3200 mm

Ausrüstungsbezeichnung:CNC-Schneidmaschine
Modellnummer: CNC-4000C
Anwendungsmerkmal:Schneiden von Stahlplatten ((5-100 mm Schnittdicke)- Ja, ja.Flanschplatte,Schneidmaschine und unregelmäßige Bauteile,wirksame Schneidbreite: 3200 mm

Ausrüstungsbezeichnung: Radialbohrmaschine
Modellnummer:Z3050*16/1
Anwendungsmerkmal:Maximaler Bohrdurchmesser φ50 mm,Hauptsächlich zur Verarbeitung von Schraubverbindungslöchern

Ausrüstungsbezeichnung:Sprengmaschine
Modellnummer:JH21-400
Anwendungsmerkmal:Maximaler Druck des Stempels: 400 t,Hauptsächlich für die Plattenpunktierung, Blankung, Biegung und flache Dehnung

Name der Ausrüstung:Scherenmaschine
Modellnummer:Q11Y-25*2500
Anwendungsmerkmal:Schnittbreite 2500 mm und Schnittdicke 3-25 mm

Baugruppe aus Stahl mit Abschnitt II.H
Der Montageprozeß erfolgt auf der importierten H-Abschnitts-Produktionslinie.4 Das hydraulische Positionierungssystem drückt fest zwischen der oberen/unteren Flansche und den in Position befindlichen Webplatten.Die Anpassung der Parallelität der Flanschplatten und die Senkrechtigkeit zwischen Flansch und Webplatten und sie nachDie Befestigungsschweißung sollte mit C02-Gasschildschweißung versehen sein.

Ausrüstungsbezeichnung:H-Abschnitts-Stahlmontage-Maschine
Modellnummer: Z20B
Anwendungsmerkmal:hauptsächlich für die H-Typ-Anlage u,Flanzbreite 150 bis 800 mm,Netzhöhe 160-2000 mm

III.Automatisches Schweißen
Die H-Abschnittsstahlteile werden zur Schweißung in die Schweißmaschine mit Unterwasserbogen des Portals gehisst.Der Schweißvorgang sollte gemäß den angegebenen Schweißfolgen und Regulierungsparametern durchgeführt werden.Für die ultradicken Platten von Bauteilen ist eine Vorheizung mit elektrischen Heizungen erforderlich.Die eingestellte Temperatur wird anhand der angegebenen Temperatur bestimmt.Siehe Fabrikschweißprozessdokumente für Einzelheiten.

Ausrüstungsbezeichnung: Automatische Schweißmaschine zum Schweißen mit Unterwasserbogen
Modellnummer: LHA5ZB
Anwendungsmerkmal:Hauptsächlich für das Schweißen von H-Abschnittsstahl, dessen größter Querschnitt bis zu 800 mm × 2000 mm beträgt

Maschine zur Verstärkung von Stahl in Sektion IV.H
H-Abschnitt Stahlverstärkung: Korrektur der Flanschflachheit mit Hilfe einer H-Abschnitt Stahlflanschplattenverstärkung.Flamme-korrigieren die senkrechte zwischen der H-Abschnitt Flansche und Web-Platte unter besonderen Umständen und dann korrigieren die seitliche Biegung der H-Abschnitt StahlDie Flammtemperatur sollte unter dem Bereich von 600°C bis 800°C gehalten werden.

Name der Ausrüstung:H-Abschnitt Stahlverstärker
Modellnummer: YTJ60B
Anwendungsmerkmal:Hauptsächlich zur Korrektur der Verformung von I- oder H-Abschnitts Stahlflanschplatten während des Schweißvorgangs,Flanschbreite 200 bis 1000 mm, Flanschdicke≤ 60 mm, Netzhöhe ≥ 350 mm

Ausrüstungsbezeichnung:H-Abschnittsflanschverstärker
Modellnummer:HYJ-800
Anwendungsmerkmal:Hauptsächlich zur Korrektur der Verformung von I- oder H-Abschnitts Stahlflanschplatten während des Schweißprozesses,Flanschbreite 160-800mm,Flanschdicke≤40mm,Webhöhe≥160mm

V.Simulierte Montage des Bauteils
1- Kenntnis von Bauteil-Ausbauten und technischen Anforderungen.
2Die Modellkomponenten müssen nach Herstellung und Fertigstellung der Modellkomponenten von der jeweiligen Abteilung überprüft und anschließend zusammengebaut werden.
3- Genaue Marke.
4.Die Komponente nach der Erstmontage überprüfen.Bei Komponenten mit mehreren Gruppen ist die Erstmontage für die erste Gruppe vorzunehmen und nach einer qualifizierten Prüfung die Chargenmontage.

VI.Handschweißen

VII.Schussstrahlen
Ausrüstungsbezeichnung: 10 Schlagkopf-Sprengmaschine
Modellnummer: QH1525
Anwendungsmerkmal:Hauptsächlich für das Schussblasen von Sektionsstählen, einschließlich H-Sektionsstahl, geschweißte Teile und Stahlplatten,10Eintrittsgröße der Maschine:1500- Ich weiß nicht.2500und Mitglied bei 1200- Ich weiß nicht.2000Die Maschine kann bis zu Sa2.5 Grad.

VIII.Bilderkunst
Die Oberfläche der Bauteile sollte gleichmäßig, flach, glänzend und vollständig lackiert sein, ohne dass Risse, Schälen und Nadelholen auftreten.Wenn es keine bestimmten Anforderungen gibtDie folgenden Normen sind zu beachten:Durchmesser 150 μmInnerhalb von Gebäuden 125μmAußenbereich.Die zulässige Abweichung beträgt -25 μm.Die zulässige Abweichung der Trockenfarbfolie für jedes Malen
Zwei Schichten Grundierung:Durchmesser 40 ± 5 μm; zwei Schichten Farbveredelung:Die Dicke beträgt 60±5 μm.

Ausrüstungsbezeichnung:Luftloser Sprüher
Modellnummer: CPQ9CA
Anwendungsmerkmal: Abgeleitete Kapazität:56 L/min,Luftverbrauch:50~1200 L/min.Hauptsächlich für Oberflächenfarbe von Strukturteilen, Druckverhältnis: 32:1
